FZW32-12 Voltage Isolating Load Switch

The FZW32-12 outdoor AC high-voltage isolation vacuum load switch is suitable for outdoor three-phase AC distribution systems with a rated voltage of 12kV, a rated current of 630A, and a rated frequency of 50Hz. It can open and close distribution lines with load

FZW32-12 Voltage Isolating Load Switch

Inquire NOW HONOR

Product Profile

概述Product Structure

FZW32-12/630-20型户外高压隔离真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压12kV的户外高压开关设备,适合于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流。配以电动机机构和控制器可作为线路分断开关或自动分断器用。由于采用了新型绝缘结构设计和真空灭弧室,本负荷开关开断后具有时显可见断口,兼有隔离开关的功能,此外还有开断容量大、无油,因而对环境无污染、无爆炸危险、电寿命长和免维护等特点。

本负荷开关适用于额定电压12kV、额定电流630A、三相交流50Hz的供电网络中,带负荷开断和关合配电线路,亦可作为开断和关合空载线路、空载变压器使用,在分闸位置,能满足对隔离开关的隔离电源要求。本负荷开关可用于电力、冶金、矿山、化工等部门的输配电系统做控制电路用,亦适合频繁操作的场所。

Each technical performance index of type FZW32-12/T630-20 outdoor high voltage isolating vacuum load switch completely reachedGB3804 and IEC standards.It is suitable for power supply network with rated voltage of 12kV,rated current of 630A and 3-phase AC 50Hz andused for closing and opening load current.

使用环境条件Ambient condition

1.环境温度:+40℃~-30℃;

2.海拔高度:不超过2000米;

3.相对湿度:日平均值不大于95%,月平均值不大于90%;

4.无经常性剧烈振动。

1.Ambient temperature:+40℃~-30℃;

2.Altitude above sea level not exceed 2000m;

3.Relative humidity:Daily average value not exceed 95%,Monthlyaverage value not exceed 90%;

4.No frequent extreme vibration.

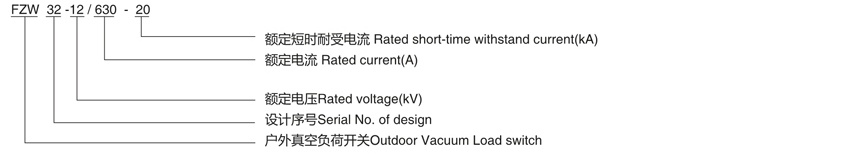

型号及其含义Model description

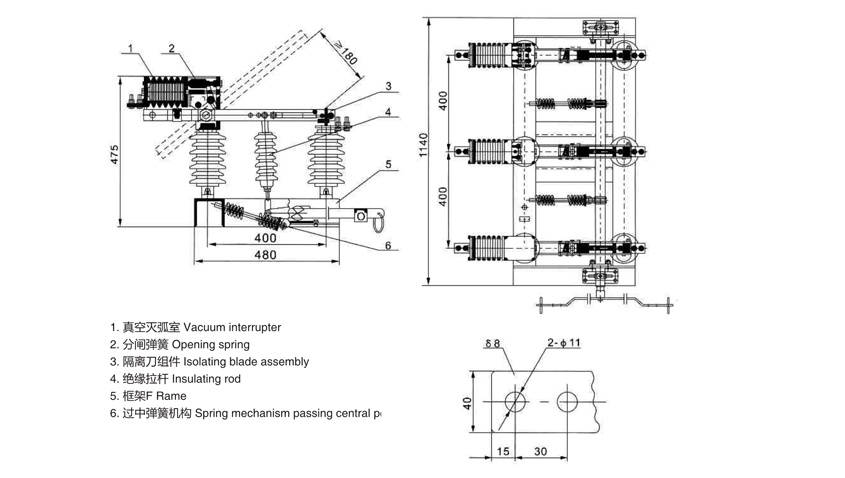

外形及安装尺寸图Outline dimension and installation drawing


   安装方式
   Type of installation
横向宽度
Horizontal width
AB相间间距
Distance between phase A and B
BC相间间距
Distance between phase B and C
   单杆水平安装Single pole horizontal installation1300750320
   单杆侧装Single pole side installation1230500500
   单杆杆顶安装Single pole side installation1050400400

订货须知Ordering

订货时应注意:

1.产品型号、名称、规格、数量;

2.备件的名称、规格及数量等;

3.操作方式是手动还是电动,请在订货时注明;

4.注明安装方式。

Please specify when ordering:

1.Type,description,specification and quantity of product ;

2.Description,specification and quantity of spare parts ;

3.Specify in ordering the type of operation:Manual or motor operating mechanism ;

4.Type of installation.
