GN27-40.5 Disconnect Switch

GN27-40.5 Disconnect Switch

Inquire NOW HONOR

Product Profile

概述/Specification

GN27系列户内高压隔离开关用于锁定电压35kv、交流50Hz的三相电力系统中,作为在有电压而符合的情况下接通和转换线路之用。

本产品配用CS6-2型手动操作机构,带D是配用CS6-1型手动操作机构。

GN27-40.5 indoor high voltage disconnect switch is an indoor electric apparatus used in rated voltage 35kV,three-phase AC 50Hz system.It

used for connect and swtch the circuit with voltage without load.

This disconnect switch equipped with CS6-2 manualhandle operating mechanism.D series equipped with CS6-1 manualhandle operating

mechanism.

正常使用条件/Ambient condition

1、海拔高度1000m。

1.Altitude:s1000m

2、周围空气温度:不高于+40℃,不低于-25℃。

2、Ambient temperature:-25°C~+40℃。

3、相对湿度:日平均值不大于95%,月平均值不大于90%。

3、Relative humidity:daily average ≤95%,monthly average ≤90%。

4、水蒸气压:日平均值不大于2.2x10-3MPa,月平均值不大于

4、Steam pressure:daily average ≤2.2*10-3MPa,monthly average ≤1.8*10-3Mpa。

1.8x10-3MPa。

5、无火灾,爆炸,腐蚀金属,破坏绝缘的有害气体及导电尘埃的场所。

5、Applicable occasions should free from inflammables,explosives.corrosivesand severe vibration。

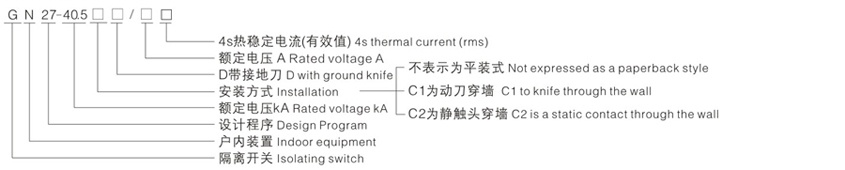

产品型号含义/Model implication


主要技术参数/Technical specification

型号Model额定电压(kV)
Rated voltage
最高电压(kV)
The  maximum
voltage   (kV)
额定电流(A)
Rated Current (A)
4s热稳定电流(有效值)(kA)
4s thermal current (rms)(kA
动力稳定电流(峰值)(kA)
peak value)(kA)
GN27-35(C)(D)/6303540.56302050
GN27-35(C)(D)/1250125031.580
GN27-35(C)(D)/2000200040100

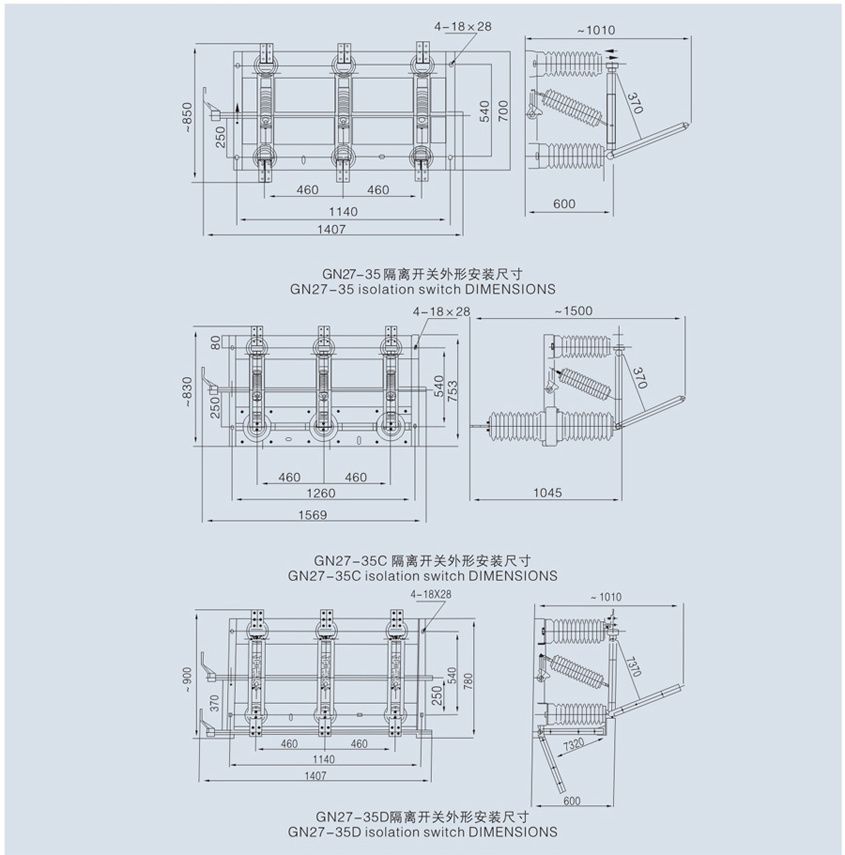

外形安装尺寸/Overall dimension
