概述

GN24-12D(1 Ⅱ).GN24-12D(IⅡ)C系列户内高压隔离开关为额定开关为额定电压10kV,三相交流50HZ的户内装置。结构形式：a、GN24-12D(11.2,I11.21)Q型隔离开关为动(或静)触头侧接地形式：主刀和接地刀组合在一整体框架上；1型为左边操作：2型为右边操作；Q型为安全工况产品，并可根据用户定货要求附装带电显视装置。

b、GN24-12SDI、Ⅱ(C.1.2.3.)型隔离开关为动，静触头两侧接地形式，并可把动(或静)触头侧改为穿墙套管；(或两侧都改用穿墙套管)主

刀和两组接地刀结合在同一框架上，其中一组接地刀可单独操作，也可同时用一台机构操作。

GN24-12D(IⅡ),GN24-12D(I )C series disconnect switch is an indoor electric apparatus of rated voltage 12KV,three-phase AC

50HZ.

Structure

a,GN24-12D(11.2,ll 1.21)Q disconnect switch is dynamic or static contact side earthing type.The main and earthing knife iscombination in whole frame;Type 1 is for left operation;type 2 for right operation;Q is the safe working condition product,and can beattached with electric indicating device.

b,GN24-12SD l、Ⅱ(C.1.2.3.)is the dynamic and static contact on both sides earthing disconnect swith,meanwhile the contactcan be changed to wall bushing,the main and earthing knife is combination in the same frame,one set knife can operate independently.can also be operated by a machine at the same time.

正常使用条件

1、海拔不超过3000m。

2、周围空气温度：上限+40℃,下限-25℃。

3、周围环境相对湿度：日平均值不大于90%,月平均值不大于90%。

4、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

1、The altitude:≤3000M。

2、The ambient temperature:-25℃~+40℃。

3、The relative humidity of air:monthly≤90%,daily≤95%。

4、Application occasions should free from inflammables,explosives,corrosives and severe vibration。

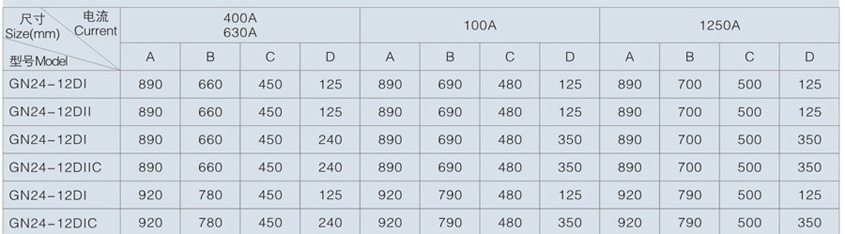

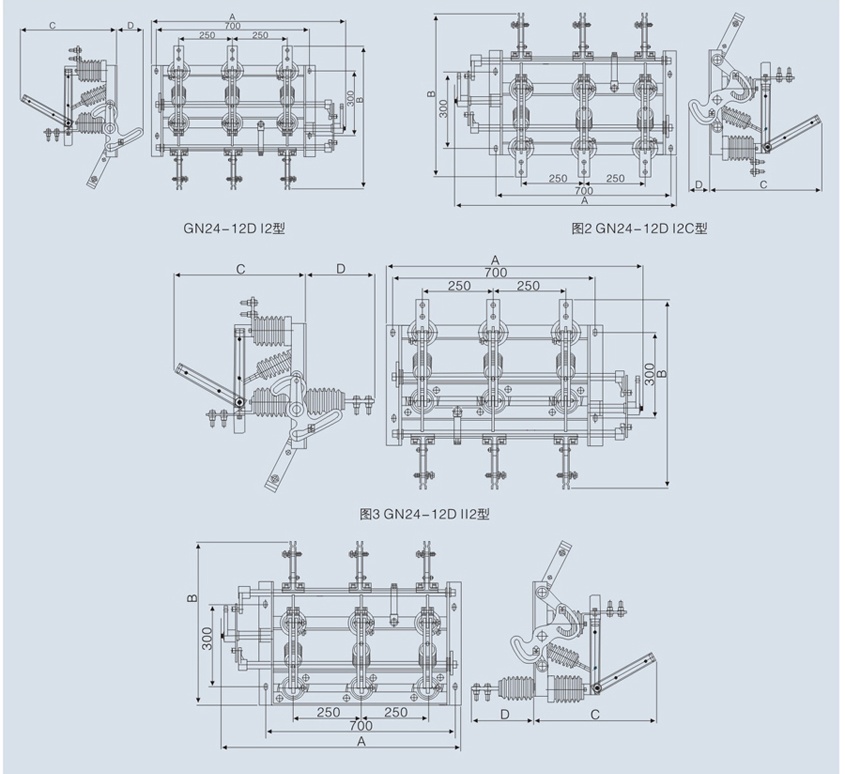

外形安装尺寸/0verall dimension
